BANC DE TORSION
BANC DE TORSION
BANC DE TORSION
BANC DE TORSION
BANC DE TORSION

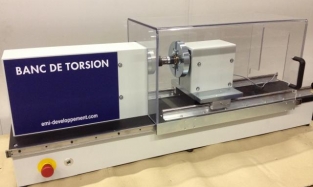

Le BANC DE TORSION, dans sa version de base, est composé d’un actionneur rotatif de torsion asservi en position ou en couple.

Le bridage des éprouvettes nécessite l’utilisation de pièces d’adaptation. L’interfaçage des outillages sur la machine doit être réalisé par un arbre lisse de diamètre 10 mm, longueur mini 20 mm. Un mandrin au niveau de l’actionneur rotatif permet de maintenir des outillages à sections cylindriques de diamètre de 30 mm Maxi, il permet la fixation de ces outillages pour fixer les éprouvettes.

Le point fixe en rotation (capteur de torsion) est monté sur une glissière permettant de régler l’équipement en fonction de la longueur du produit testé. Le réglage en longueur est réalisé manuellement par glissement du plateau et verrouillage par molette.

 Performances et caractéristiques du banc

• Plage de couple : de 10 à +/- 200 Nm

• Plage de vitesse : de 0.5 à +/- 30 tr/min Maxi

• Zone d’essai : longueur éprouvette testée : de 10 à 500 mm – diamètre : 180 mm maxi

• Plage d’angle : non limité

• Précision de mesure de couple : < +/- 1 % de la plage

• Précision de la mesure d’angle : < +/- 1 °

• Alimentation : 230 VAC + Terre  -   Puissance : < 3 kVA
